目前市面上用于LCP粘接的uv胶水，大部分号称可耐高温高湿，但实际测试效果却差强人意。AVENTK作为专业的UV胶水生产商，在LCP粘接方面也是进行了长期研究及测试，所生产的1040系列uv胶可用于LCP粘接，并且耐高温高湿性能良好。
不过只说自己好，没有实际数据可不行。AVENTK在此公布出1040V3型号uv胶的测试数据，测试结果表面，1040V3型号胶水具有良好的耐高温高湿性能，测试保持率达70%以上，优于市面上大部分同类胶水。

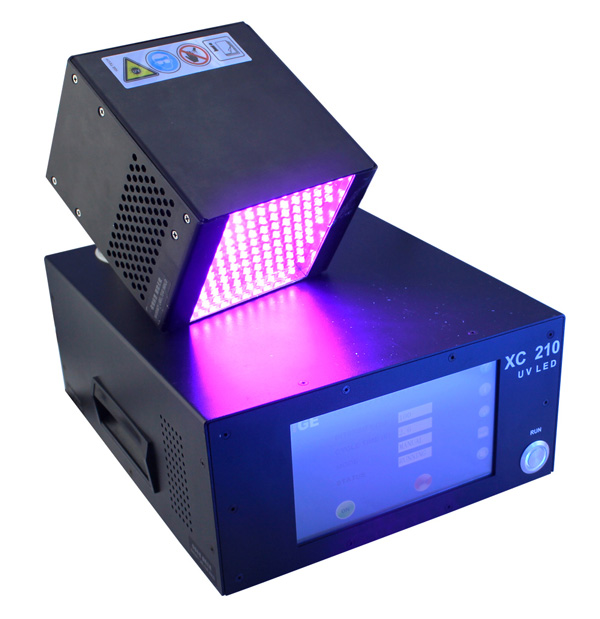

测试光源采用365nm UVLED固化设备，200mW/cm2照射5秒钟以上。主要考察UV胶的初始粘结强度、耐高温高湿性能。通过实验可以得出AVENTK 10040V3具有以下特点。

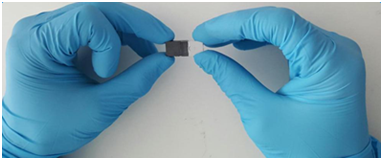

初始粘结强度是胶粘剂体系破坏时所需的应力，是胶粘剂技术当中一项重要指标。实验中，我们将AVENTK 1040V3涂布于黑色LCP、透明PC中间，然后UV固化粘接，对这两块板分别进行剪切测试，发现黑色LCP粘透明PC的初始粘结强度可达到6.6MPa。由实验数据可看出，AVENTK 1040V3具有优异的LCP、PC初始粘接强度。

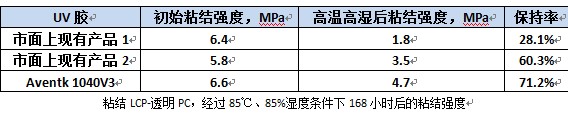

AVENTK 1040V3具有优异的耐高温高湿性能，实验中，将初始粘结好的黑色LCP-透明PC件，经85℃、85%湿度条件下168小时，粘结强度可达到4.7MPa，耐高温高湿保持率达71.2%。因此Aventk 1040V3可满足高温高湿测试的要求。
AVENTK 1040V3的产品参数如下：
综述
AVENTK 1040V3具有优异的初始粘结性能，经85℃、85%湿度条件下168小时后保持率达71.2%，可满足高温高湿测试的要求。
24小时 客户服务热线：如果您对以上UV胶水感兴趣或有疑问，请点击联系我们网页右侧的在线客服，或致电：021-6153 4568
